آنالایزر اکسیدهای کربن ، اکسیدهای سولفور، اکسیدهای نیتروژن، هیدروکربنها و اکسیدکنندهها
آنالایزر اکسیدهای کربن ، اکسیدهای سولفور، اکسیدهای نیتروژن، هیدروکربنها و اکسیدکنندهها
با توجه به توسعه روزافزون صنعت و همچنین پالایشگاهها و محیطهای مرتبط با صنعت نفت و گاز ، حفاظت و مراقبت در برابر خطرات ناشی از نشت گاز ، انفجار و حریق در این اماکن از اهمیت بالایی برخوردار میباشد . لذا آشنایی متخصصین دست اندرکار با انواع سیستمهای آشکارساز حریق و گاز همچون آنالایزر گاز و نحوه عملکرد آنها جهت انتخاب بهینه بسیار حائز اهمیت است .
مواد جامد یا مایع در اثر دریافت حرارت زیاد، گازهای سمی متصاعد میکنند که محیط اطراف خود را خطرناک میکنند. این گازها بسیار شبیه به هوای تنفسی عمل مینمایند و از اتمسفر جدا نمیشوند، مسمومیتهایی که بواسطه این گازها ایجاد میشود، درصورت درمان نشدن بهموقع موجب مرگ یا آسیب رسیدن به بخشهایی از سیستم تنفسی و عصبی شخص میشود. گازهای سمی به دلیل آنکه از طریق استنشاق وارد بدن میشوند بهراحتی وارد جریان خون شده و پس از چند ثانیه خود را به مراکز عصبی رسانده و اثرات شدیدی از خود بر جای میگذارند.
ازجمله این گازهای سمی میتوان اکسیدهای کربن، اکسیدهای سولفور، اکسیدهای نیتروژن، هیدروکربنها و اکسیدکنندهها را نام برد. از آنجا که برای کشف آنها نمیتوان از یک فرمول یا روش معین استفاده کرد و میبایست برای هر یک از آنها روش بخصوصی به کاربرد، از ادواتی به نام آنالایزر Analayzer استفاده میشود.
چگونگی کشف، آشکارسازی و نیز آگاهشدن از انواع بخارها، مایعات و ذرات پراکنده در هوا، توسط شیمیدانها و کارشناسان صنایع نظامی، توسط آنالایزر گاز بکار گرفته میشوند. آشکارسازهای گاز با هدف نظارت مداوم بر پدیدههای فیزیکی و شیمیایی گازها ساخته میشوند تا در کمترین زمان ممکن و در لحظات اولیه نشت گاز خطرناک هشدار اتوماتیک و در سطحی پیشرفتهتر کنترل تجهیزات ایمنی و حفاظتی را برعهده گیرند و از بروز حوادث ناگوار جلوگیری نمایند.بطور مثال در میدان جنگ به آشکارسازهایی نیاز است که نسبت به عوامل شیمیایی در هر شکل و حالتی، پاسخ دهند در چنین شرایطی هرگونه هشدار درمورد سموم شیمیایی بهکارگرفتهشده و تشخیص نوع آنها میتواند از وقوع یک فاجعه جلوگیری کند.
انواع آنالایزر گاز
آنالایزرهای گاز از نظر موارد مصرف، به دو دسته اصلی آنالایزرهای گاز محیط و آنالایزرهای گاز حاصل از احتراق تقسیم میشوند که هر کدام آنها نیز به نوبه خود، به 2 بخش تقسیم میشوند:
آنالایزرهای گازهای محیط به دو بخش محیط صنعتی و هوای پاک تقسیم میشوند که بخش اول شامل دتکتورهای گاز و دتکتور تیوب و بخش دوم شامل ایستگاههای ثابت و سیار میباشند. آنالایزرهای گازهای حاصل از احتراق نیز به دو بخش خروجی دودکش صنایع و خروجی اگزوز خودرو تقسیم میشوند. آنالایزرهای خروجی دودکش صنایع به دو صورت ثابت و پرتابل میباشند که پرتابل آن، علاوه بر استفاده در صنایع نظامی و جنگها، در صنایع نفت و گاز کاربرد ویژهای دارند.
بطور کلی هر آنالایزر از چندین بخش تشکیل میشود که مهمترین بخش آن، سنسور آن میباشد که وظیفه تشخیص شاخص موردنظر را به عهده دارد. اطلاعات کسبشده توسط سنسور مذکور، بهصورت دادههای آنالوگ است که معمولاً این اطلاعات توسط مدارات حالتدهنده Conditioning Circuits به بازه مقادیر قابلفهم برای مدارات تبدیل آنالوگ به دیجیتال Analog to Digital Convertor و یا پردازشگرها تبدیل میشود. پس از دیجیتالشدن، اطلاعات برای پردازش به ریزپردازشگرهای داخلی آشکارساز ارسال میگردند و بعد از تحلیل این اطلاعات و دریافت نتیجه موردنظر در این بخش، خروجی به مدارات انتقال داده، برای ارسال به پردازنده و کنترلکننده کلی سیستم تحویل میشود که از نظر نوع این مدارات، دادهها به پروتکلهای ارتباطی مختلف تبدیل و ارسال میگردند.
در تشخیص نوع گاز، انتخاب سنسور بسته به نوع کاربرد و انتظاری که از سیستم وجود دارد، بسیار مهم است. چنانچه نوع سنسور و آشکارساز گاز بطور نامناسب انتخاب شوند، عملکرد تمامی سیستم با اختلال همراه خواهد بود. باید توجه نمود که هر سنسور مزایا و محدودیتهای خاص خود را دارا است. لذا انتخاب نادرست سنسور، احتمال خروج از بازه عملکرد مناسب و مواجهه با محدودیتها و بعضاً خروجیهای غیردقیق و نابههنگام را در بر خواهد داشت.

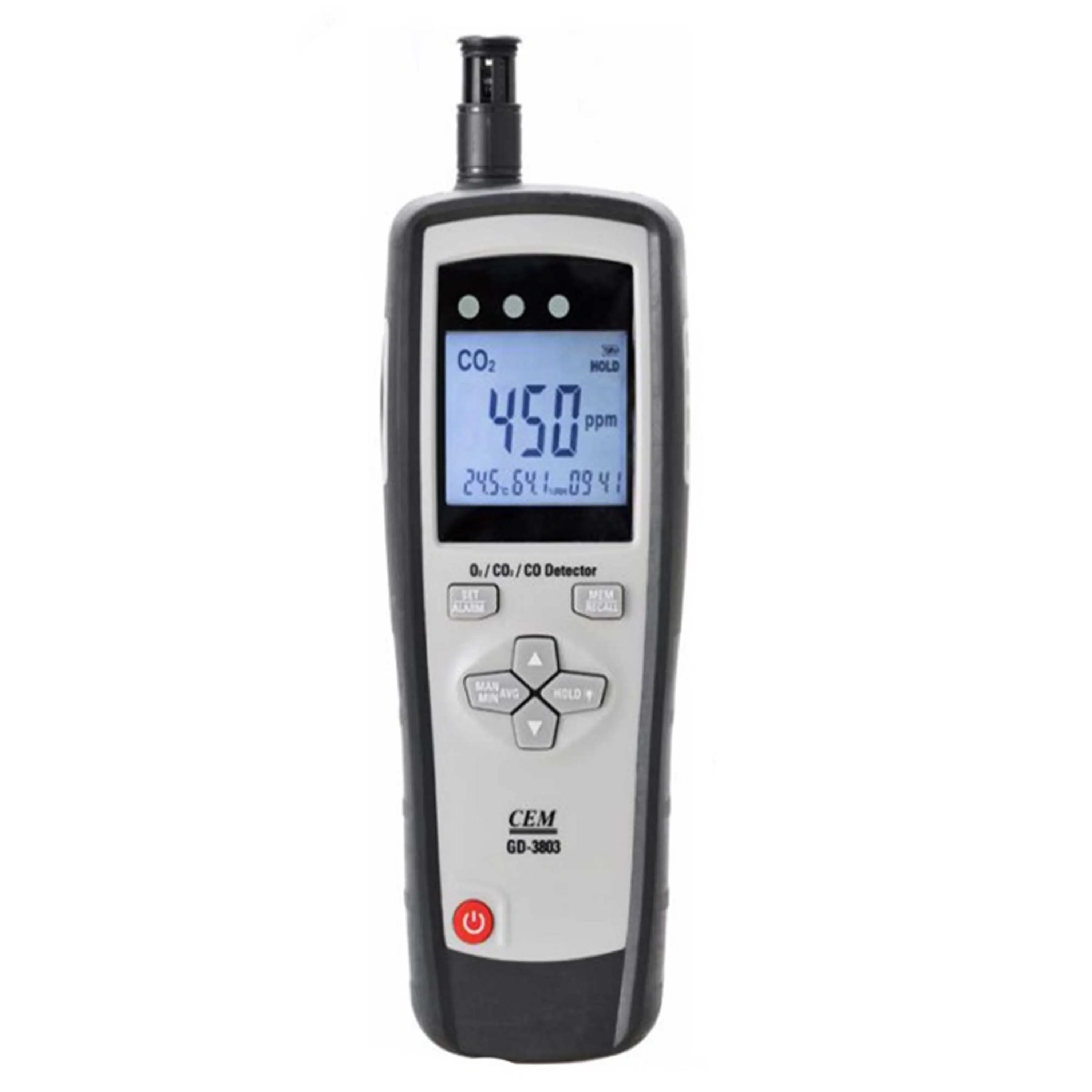

مشخصات فنی:
محدوده اندازه گیری اکسیژن | 0 ~ 30 % vol |
---|---|
محدوده اندازه گیری منوکسید کربن | 0 ~ 1000 ppm |
محدوده اندازه گیری دی اکسید کربن | 0 ~ 9999 ppm |
محدوده اندازه گیری دما | 0 ~ 50 C |
رطوبت نسبی | 0 ~ 100 % RH |
